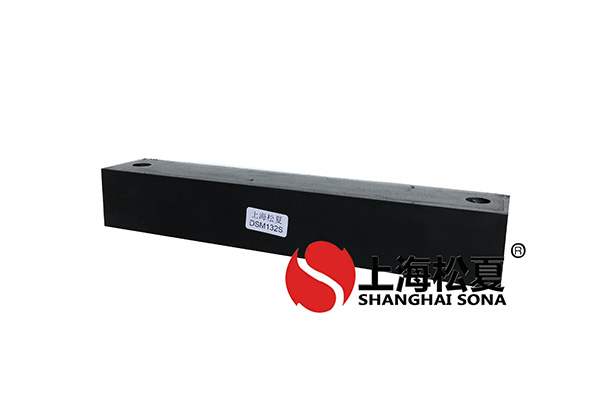

橡膠減震墊的使用說明

水泵ZTF可調阻尼彈簧減震器安裝注意事項

1、阻尼元件應按泵組中心軸對稱布置。膠墊平面排列可順時針或逆時針排列；

2、機組阻尼元件采用六個支撐時，四個安裝在惰性塊或鋼架的四個角上坐地式彈簧減震器，兩個安裝在長邊線上，位置調整到使阻尼元件的壓縮變形盡可能一致；

3. 安裝橡膠減震墊或減震彈簧減震器，以減少臥式泵機組的振動。本機調速泵選用減振器時，可根據低速選擇頻率比。一般來說，橡膠減震墊和減震彈簧減震器是接地的坐地式彈簧減震器，不需要用惰性塊或鋼架粘合或固定；

4. 立式泵組采用橡膠減振器進行減振安裝時，應在泵座下方安裝并錨固異型鋼架； ZTF可調阻尼彈簧減震器用螺栓（加彈簧墊圈）固定。在地面或地板上設置地腳螺栓，橡膠ZTF可調阻尼彈簧減震器通過地腳螺栓固定在地面或地板上；

5.橡膠阻尼墊片的邊緣不能超過惰性塊的邊緣；型鋼框架的支撐面積不能小于減震器頂部的支撐面積；

6、阻尼墊單層排列。當頻率比不能滿足要求時，泵座彈簧ZTF可調減震器可以多層串聯排列，但減震墊的數量不應超過五個。串聯排列的每層橡膠隔振墊的型號、片數、面積和橡膠硬度應完全一致；

7、焊盤和鋼板要粘在一起。鍍鋅板平面尺寸比橡膠減震墊片兩端大10mm。鍍鋅鋼板上下層粘接的橡膠減震墊應交錯排列；

8、施工安裝前及時檢查。阻尼元件安裝時的靜態壓縮變形不得超過其最大允許變形；

9、安裝水泵機組時，安裝水泵機組的支撐地面必須平整并有足夠的承載能力；

10、機組減振元件應避免與酸、堿、有機溶劑等物質接觸；
